< Contact Displacement Sensors - Incremental >

제품 사양 / SPECIFICATIONS
타입 / TYPE
인크리멘털 / INCREMENTAL
앱솔루트 / ABSOLUTE

dssensor-incr
dssensor-abs
분해능 / Rosolution
1㎛
0.5㎛
오차범위 / Tolerance
±3㎛
±2㎛
검출방식 / Detecting method

마그네틱 리니어 엔코더

Magnetic linear encoder

광학식 리니어 엔코더

Optical linear encoder
응답속도 / Rospond time
400mm/sec
10ms
출력신호 / Output signal

90도 위상차 (A, B, Reserse-A, Reverse-B), 구형파

90 degree phase difference / Square wave
SSI
출력신호피치 / Output signal pitch
4㎛
-
측정자 / Detecting tip

카바이드 팁 Φ3mm (고정나사: M2.5 /  피치: 0.5)

Carbide tip Φ3mm (Screw: M2.5 / Pitch:0.5)
스템직경 / Stem diameter
Φ5mm
케이블길이 / Cable length
2~3m
작동온도범위 / Operation Temp.
-40℃ ~ 125℃

모델명(측정범위)

Model (Measuring range)

JMI-110I (10mm)
JMI-125I (25mm)
JMI-150I (50mm)

JMA-110A (10mm)
JMA-125A (25mm)
JMA-150A (50mm)

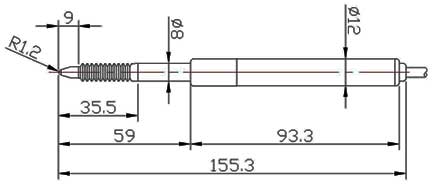

Drawing for INCREMENTAL TYPE

dssensor-incr-drw

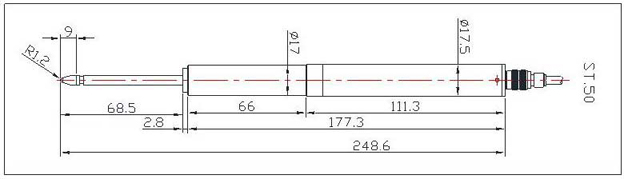

Drawing for ABSOLUTE TYPE

dssensor-abs-drw
