<接触変位センサー >

仕様 / SPECIFICATIONS
タイプ / TYPE
インクリメンタル / INCREMENTAL
アブソリュート / ABSOLUTE

dssensor-incr
dssensor-abs
解像度 / Rosolution
1㎛
0.5㎛
許容範囲 / Tolerance
±3㎛
±2㎛
検出方法 / Detecting method

磁気リニアエンコーダ

Magnetic linear encoder

光学式リニアエンコーダ

Optical linear encoder

応答時間 / Rospond time
400mm/sec
10ms
出力信号 / Output signal

90 度位相差 (A, B, Reserse-A, Reverse-B), 方形波

90 degree phase difference / Square wave

SSI
出力信号ピッチ / Output signal pitch
4㎛
-
検出チップ / Detecting tip

超硬チップ Φ3mm (ネジ:M2.5 / ピッチ:0.5)

Carbide tip Φ3mm (Screw: M2.5 / Pitch:0.5)

ステム径 / Stem diameter
Φ5mm
ケーブルの長さ / Cable length
2~3m
動作温度 / Operation Temp.
-40℃ ~ 125℃

モデル(測定範囲)

Model (Measuring range)

JMI-110I (10mm)
JMI-125I (25mm)
JMI-150I (50mm)

JMA-110A (10mm)
JMA-125A (25mm)
JMA-150A (50mm)

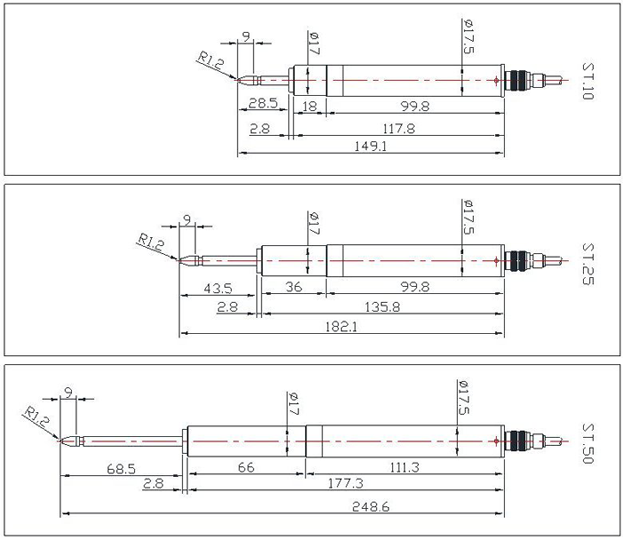

インクリメンタルタイプの図面

dssensor-incr-drw

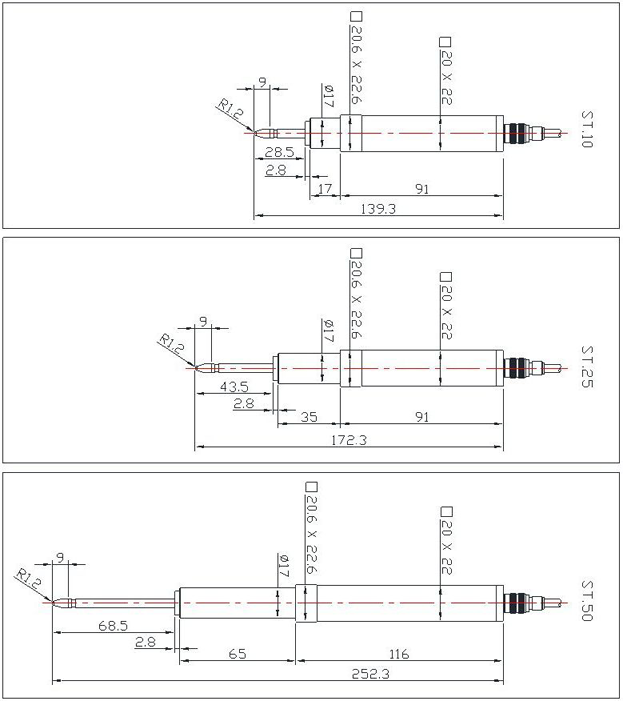

アブソリュートタイプの図面

dssensor-abs-drw
