LCD カウンター (Model: DSC-L100 / 3-axis or 4-axis) |
|
|
- メニュー押し出し方式で機能設定が簡単になりました。
- 主な機能:
円周分割機能/数値入力、確認機能/初期化機能/分解能変更機能/初期化機能/軸方向変更機能/数値補正機能/2軸合算機能/絶対位置、基準位置機能/直径、半径設定/RS232出力機能（ オプション） |
|
Q軸（クイル、Quill-axis）専用カウンタ（モデル名：AT01） |
|
|

|
|
| 簡易型1軸専用、2軸専用カウンター |
|
 |
- プラスチックケース。 1軸と2軸専用カウンター
*基本操作：
数値入力/入力数値確認/表示サブゼロ/円周分割/mm-インチ切替/絶対位置切替
* モデル名：DS-S01 |
 |
- 主な機能:
分解能変更機能/符号方向変更機能/比率および補正機能/初期化機能/FNDテスト機能/磁気-光学スケール切替機能/旋盤合算機能/2倍カウント機能/ツールオフセット
* モデル名：DS-S02 |
| |
|
|
内蔵型小型カウンタ（モデル名：DSC-Q01） |
|
|
一軸多機能カウンター
- 絶対位置（ABS）指一軸多機能カウンター定使用可能
- 軸方向変更機能
- ゼロ機能
- パネル内蔵可能
- 実物サイズ(mm): 85 x 80 x 28
- mm /インチ切替機能
- 補正機能
- 2倍カウント機能
|
|
|
| |
モデル名: DSC-804 (4軸カウンター) |
単位: mm |
 |
 |
|
No. |
800 カウンターの種類 |
用途 |
キーボードの配役 |
1 |
DSC-801M |
フライス盤 とその他
|
X0/X |
2 |
DSC-802M |
X0/X, Y0/Y |
3 |
DSC-803M |
X0/X, Y0/Y, Z0/Z |
4 |
DSC-804M |
X0/X, Y0/Y, Z0/Z, Q0/Q |
5 |
DSC-801G |
研磨機 |
G0/G |
6 |
DSC-802G |
Y0/Y, Z0/Z |
7 |
DSC-802L |
旋盤
|
X0/X, Z0/Z |
8 |
DSC-803L |
X0/X, Z10/Z1, Z20/Z2 |
|
前のモデル: 次の製品の詳細については、カダロクを参照してください。
|
|
|
|
|
|
|
■ カウンター : DSC-800
シリーズ / 放電加工機専用 カウンター DSC-803EDM
|
Specification/Model |
DSC- 801 / 802 / 803 / 804 |
DSC-803EDM |
表示 |
緑 FND |
単位 (mm/inch) |
直接 切り替え |
分解能 |
0.01 / 0.005mm / 0.001mm |
絶対座標 |
100 ポイント |
100 ポイント |
バックアップ メモリ 寿命 |
停電時 10 年 |
動作温度範囲 |
-5℃ ~ 45℃ (23℉ ~ 113℉) |
消費電力 |
15W |
製品サイズ, 重量 |
279(W)×70(D)×151(H), 1.6kg |
279x70x151, 2.2kg |
供給電源 |
AC 80 ~ 264V, 50/60Hz (free voltage) |
製品の外観 |
アルミダイカスト |
キーボード |
膜タイプ |
機能ランプ |
赤色 |
放電段階 |
|
4つのステップ |
|
| 機 能 |
800シリーズ |
803EDM |
円周分割 |
* |
* |
円周分割時 軸の指定 |
* |
* |
数値入力および確認機能 |
* |
* |
分解能を変更する機能 |
* |
* |
初期化機能 |
* |
* |
停電時 メモリのデータ保持機能 |
* |
* |
表示部ゼロ機能 |
* |
* |
比率補正機能 |
* |
* |
FNDテスト機能 |
* |
* |
1/2分割機能 |
* |
* |
絶対位置と基準位置機能 (ABS/INCR) |
100ポイント |
100ポイント |
単位（mm/ inch）変換機能 |
* |
* |
軸方向の変更機能 |
* |
* |
直径と半径機能 (旋盤) |
* |
|
2軸合算機能(旋盤) |
* |
|
error表示機能 |
* |
|
有線リモコン |
▶ |
|
有線リモコン ケーブル長さ- 基本 8m |
▶ |
|
ケーブル線の長さのオプション |
▶ |
|
ゼロキー: 基本 8m |
▶ |
|
EDM機能 |
|
4つのステップ |
*: 基本提供 ▶:オプション項目 |
|
|
カウンタの 機能
|
| ●円周分割機能
10,000個の等分が可能ですので、金型や部品加工などの作業時に作業能率と効率性を向上します。.
●絶対位置/基準位置機能
100の絶対位置を設定できるため、作業の効率と効果を向上させることができる。
●軸方向の変更機能
上下左右の軸方向を作業者が任意に設定できるため、作業の利便性が高まる。.
●数値入力および確認機能
必要な数値を入力することができ、入力された数値を確認できるため、作業の利便性が高まる。
●2軸合算機能
Y軸とZ軸に表示されるそれぞれの値を合算して、Y軸に表示してくれる機能で、主に旋盤加工の際に使用される。
●停電時のデータ保持機能
作業中の停電になっても内蔵Back up RAMによって入力されたデータが保存される。
---------------------------------------------------------------------------------------------------------------------------------
ジェニックスアブソルート（絶対位置）カウンター
＜ジェニックスアブソルートカウンターの主な機能＞
▶アブソリュートスケール専用アブソリュートカウンター▶プリセット/プリセットコール▶1/2機能▶mm/インチ単位切換
▶マルチ原点機能（100個保存）▶円周分割▶加工方向変更機能▶誤差補正▶プログラムリセット▶LEDテスト
▶旋盤機能 - 2軸合算機能、2倍カウント機能、ツールオフセット機能
<アブソリュートカウンター仕様＞
| モデル |
DSC-800Aシリーズ（801A～804A） |
DS-803AEDM |
| ディスプレイ |
グリーン7セグメント(LED)、8桁 |
|
| mm/インチ |
直接変換 |
|
| 分解能表示 |
スケールの解像度と一致する必要があります |
|
| マルチ原点 |
100個（No.0～99） |
(5㎛, 1㎛, 0.5㎛, 0.1㎛)
(inch: 0.0002 ~ 0.000004) |
| メモリバックアップ |
電源供給なしで10年 |
|
| 動作温度 |
-5℃ ~ 45℃ / 23℉ ~ 113℉ |
|
| 消費電力 |
10W |
|

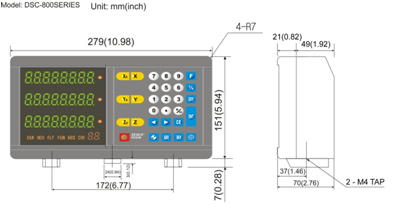

| サイズ、重量 |
mm: 279 x 151 x 70 ( 1.6 kg)
inch: 10.9 x 5.9 x 2.8 ( 3.52 lb ) |
|
| パワー |
Adapter (DC 8.3v, 3A), input AC 110~220V 50/60Hz |
|
| 外部ケース |
アルミダイカスト |
|
| キーパッド |
メンブレンタイプ |
|
| 機能ランプ |
赤色LED |
|
| RS232C 출력 |
オプション (115200bps, 8bit data, no parity, 1 stop bit) |
|
| 放電段階 |
なし |
ステップ4 |
＜カウンタの種類＞
カウンタ |
キーパッド |
| 801 |
801AG ( G ) |
| 802 |
802AM ( X, Y ), 802AL ( X, Z ), 802AG ( Y, Z) |
| 803 |
803AM ( X, Y, Z ), 803AL ( X / Z1 / Z2 ) |
| 804 |
804AM ( X, Y, Z, Q ) |
| 803EDM |
803AEDM ( X, Y, Z ) |
G: Grinder研磨機用、M: Millingフライス用、L: Lathe旋盤用、EDM:放電機用
|
|
|
|
